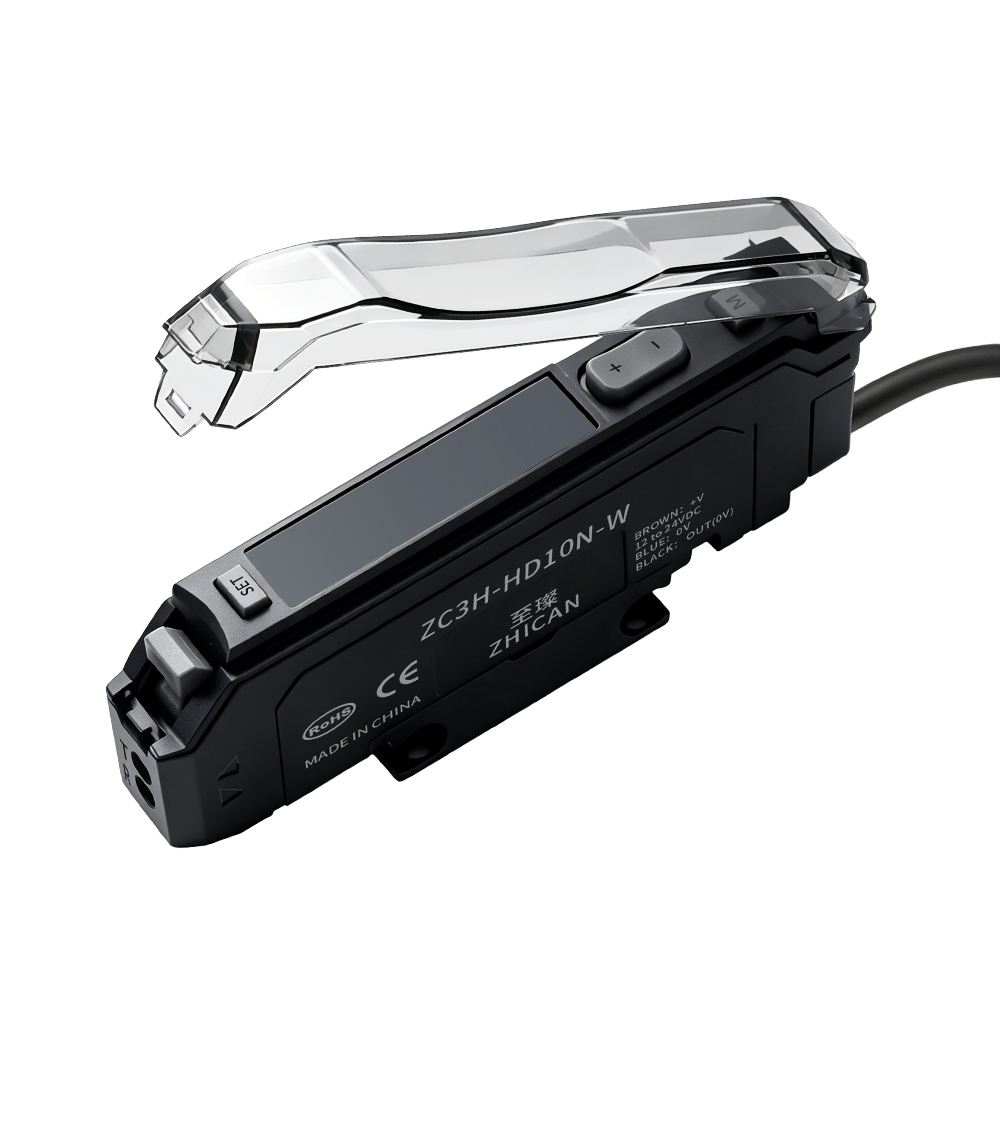

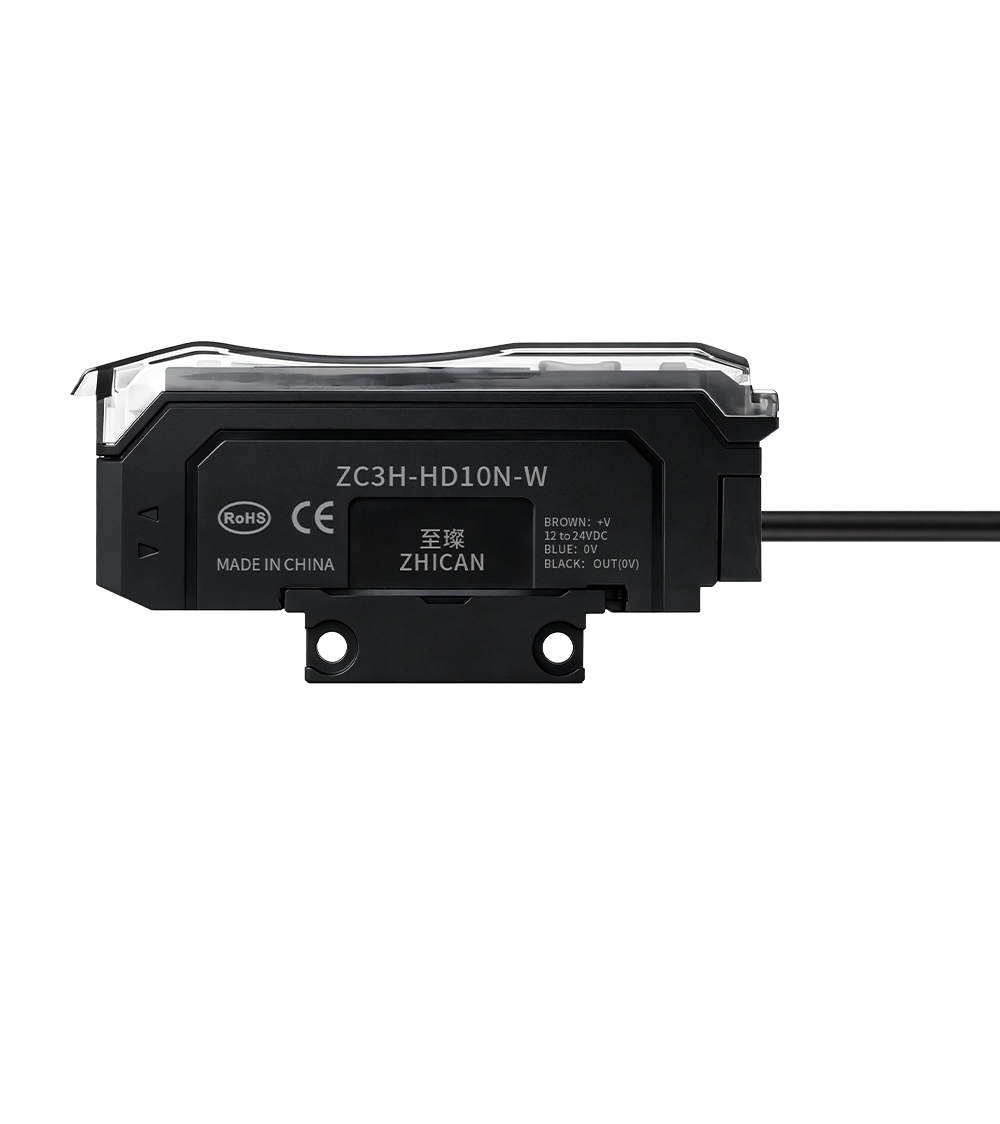

型号 | NPN | ZC3H-HD10N-W 2M |
电缆/连接器 | 电缆 （标注长度2M） |
光源 | 红色4元素发光二极管 (625nm) |
响应时间（P0） | P0：25μs；P1：50μs；P2：100μs；P3：200μs（默认：P0） |
调整阈值（FEC） | F1:无增加；F2*2倍；F3*3倍；F4*4倍增强（默认：F3） |
延时功能说明（TOFF） | TOFF：延时关闭；SHOT：单次延时；ON-D：最高延时；OFFD：最低延时（默认：TOFF） |
衰减功能模式（ATT） | 用于信号衰减调节(100档) |
检测模式（DETC） | STD：标准模式；AREA：区域模式（默认：STD） |
输出选择（L/D) | 入光动作.ON/遮光动作.ON （可切换） |
控制 输出 | NPN输出 | NPN集电极开路输出 ，最大输出100mA |
PNP输出 | PNP集电极开路输出 ，最大输出100mA |
相互抗干扰 | 具备（切换不同响应时间或光量值） |
保护电路 | 浪涌/逆接/短路保护 |
电源电压 | 12-24VDC电源 ，允许±10%波动 |
功率消耗 | 最大功率300mW/最大电压24V |
实用功能 | 参数初始化/按键锁定/动作模式切换/一键示教 |
环境 耐性 | 工作环境亮度 | 白炽灯： 最大20,000lux； 日光： 最大30,000lux |
工作环境温度 | -10~+55 ℃ （无冻结） |
工作环境湿度 | 35~85%RH （无凝结） |
耐振动 | 10~55Hz的频率范围内 ，双振幅1.5mm进行测试 ，X、Y、 Z轴方向各持续2小时 |
耐冲击 | X、Y、 Z轴方向上 ，各进行2次500m/s² 的加速度测试 |
标准 | (1)IP65防护 (2)欧盟CE-EMC (3)环保RoHS 2.0 |
外壳材料 | 聚碳酸脂 |

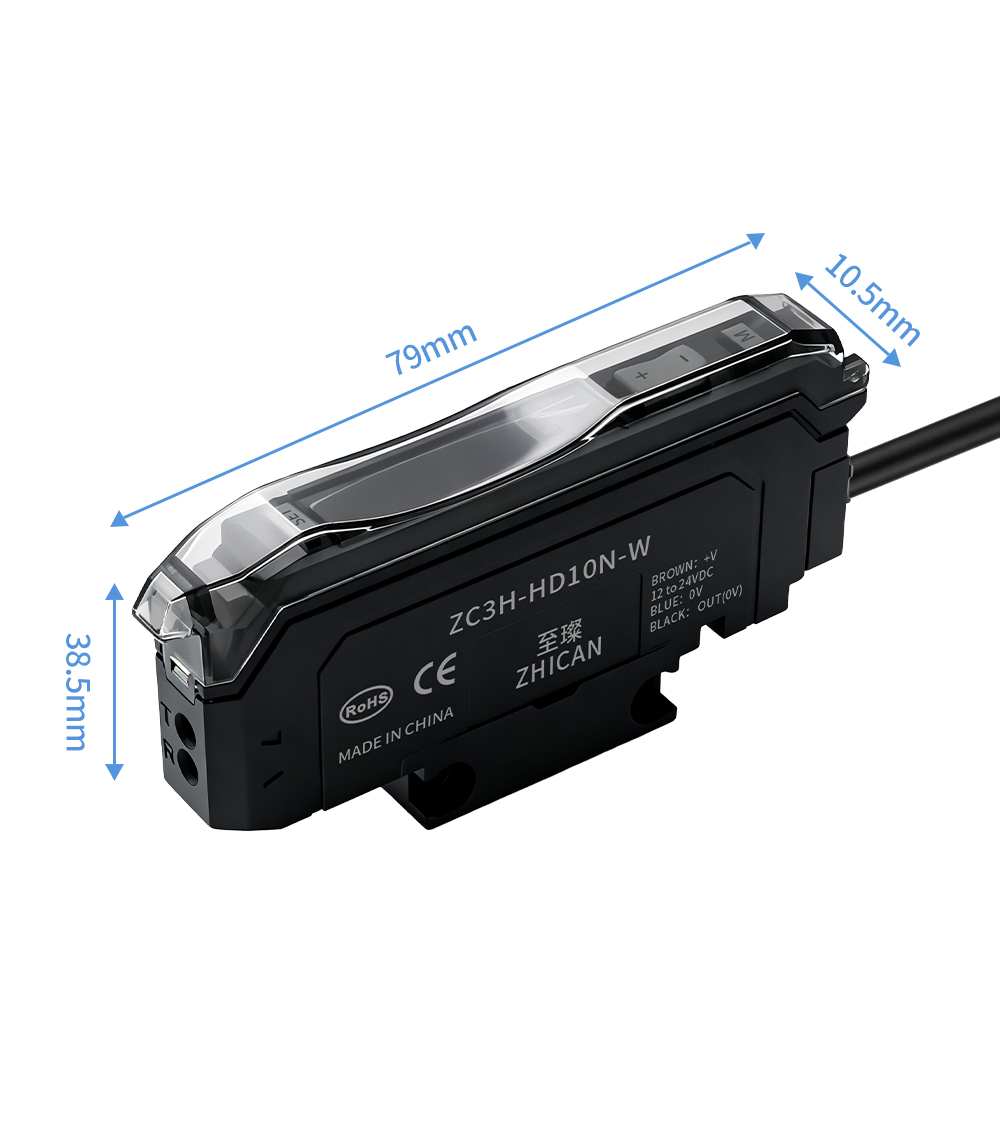

尺寸 | 79mm （长） 38.5 mm （宽）10.5mm （高） |
