2个RJ45接口
Ethernet/IP协议总线
最多可扩展16个NX系列IO模
IP20防护等级

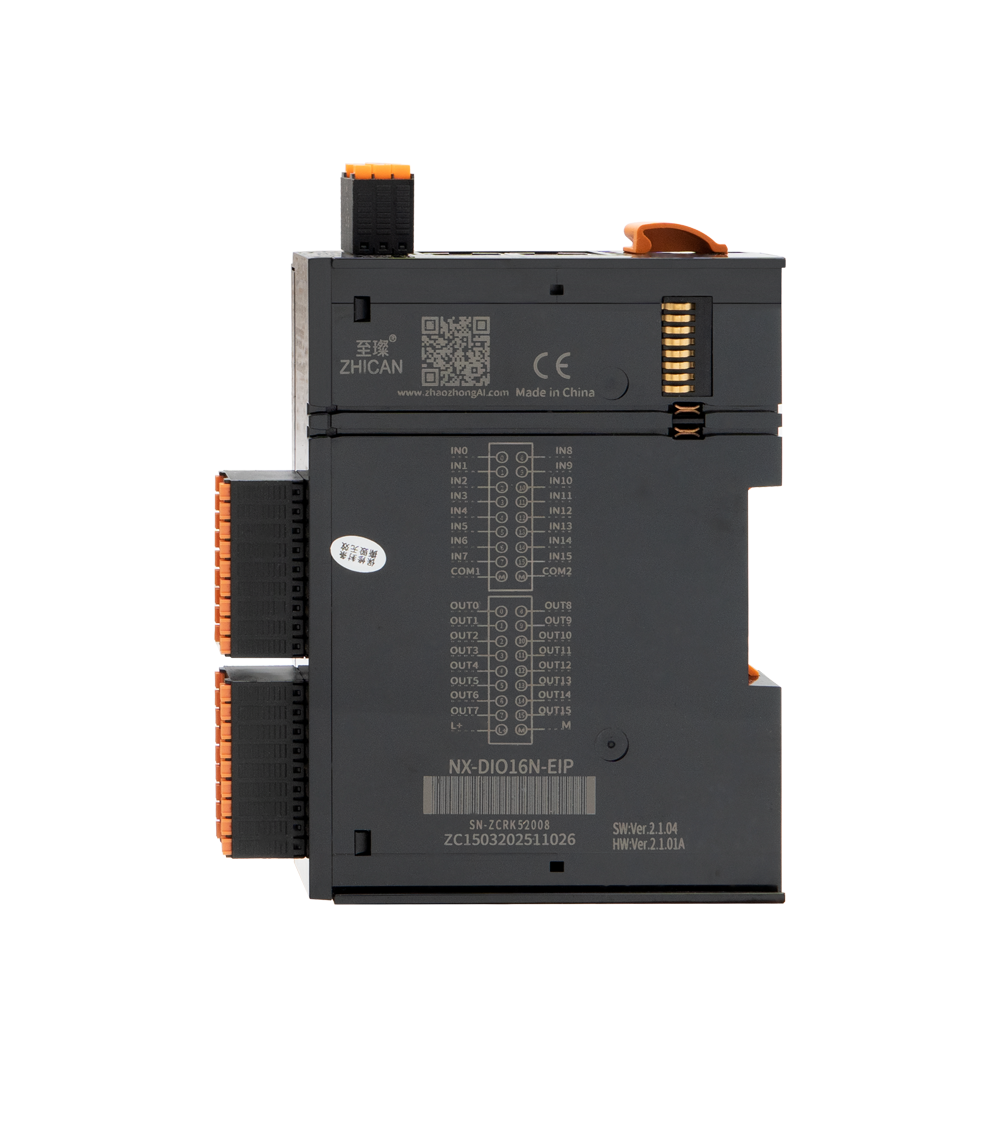

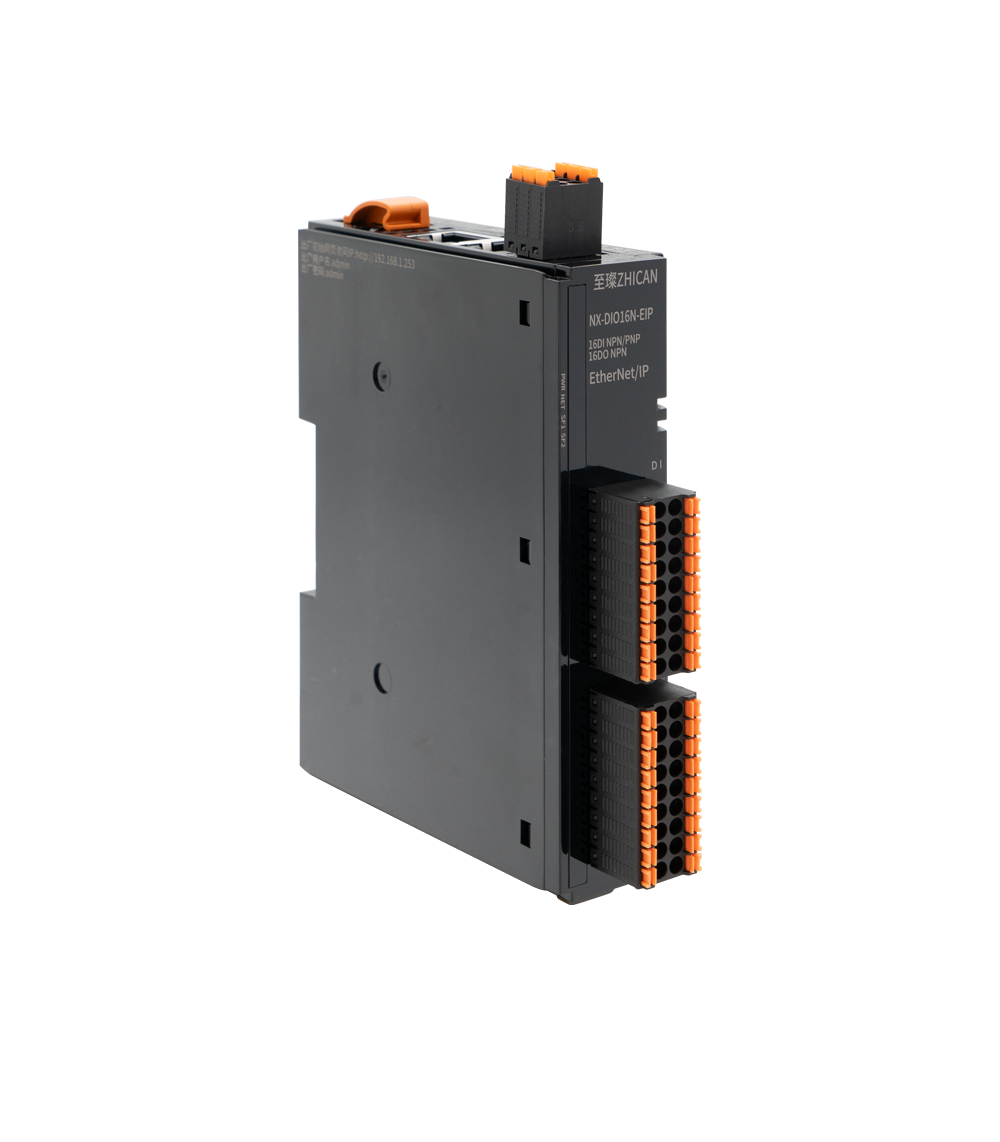

NX500系列卡片式耦合器
技术规格
工作电压
24VDC（允许电压范围18VDC~28VDC）
工作电流损耗
分产品型号不同，具体详见产品使用手册
电源保护
防反接保护，浪涌吸收
电源端子类型
插拔式连接器，螺钉接线口
信号端子类型
插拔式连接器，直插式PUSH-IN接线口
显示指示
电源、NET绿色指示灯，SF红色指示灯，IO信号绿色指示灯
支持协议
Ethernet/IP
主从类别
独立的从设备
本体IO点
有，详见订货数据
过流保护阀值
1.5A，5ms
IO响应时间
最小500us
扩展能力
16个NX系列IO模块
电缆长度（屏蔽）
最长500m
电缆长度（非屏蔽）
输入点最长300m，输出点最长150m
从站设置
地址设置
由拨码开关或者网页设置
每段最大站数
255（具体支持站数由主站决定）
工作环境
工作环境温度
-20~60℃
工作环境湿度
5%~90%（无凝露）
海拔
2000米以下（80kPa）
防护等级
IP20

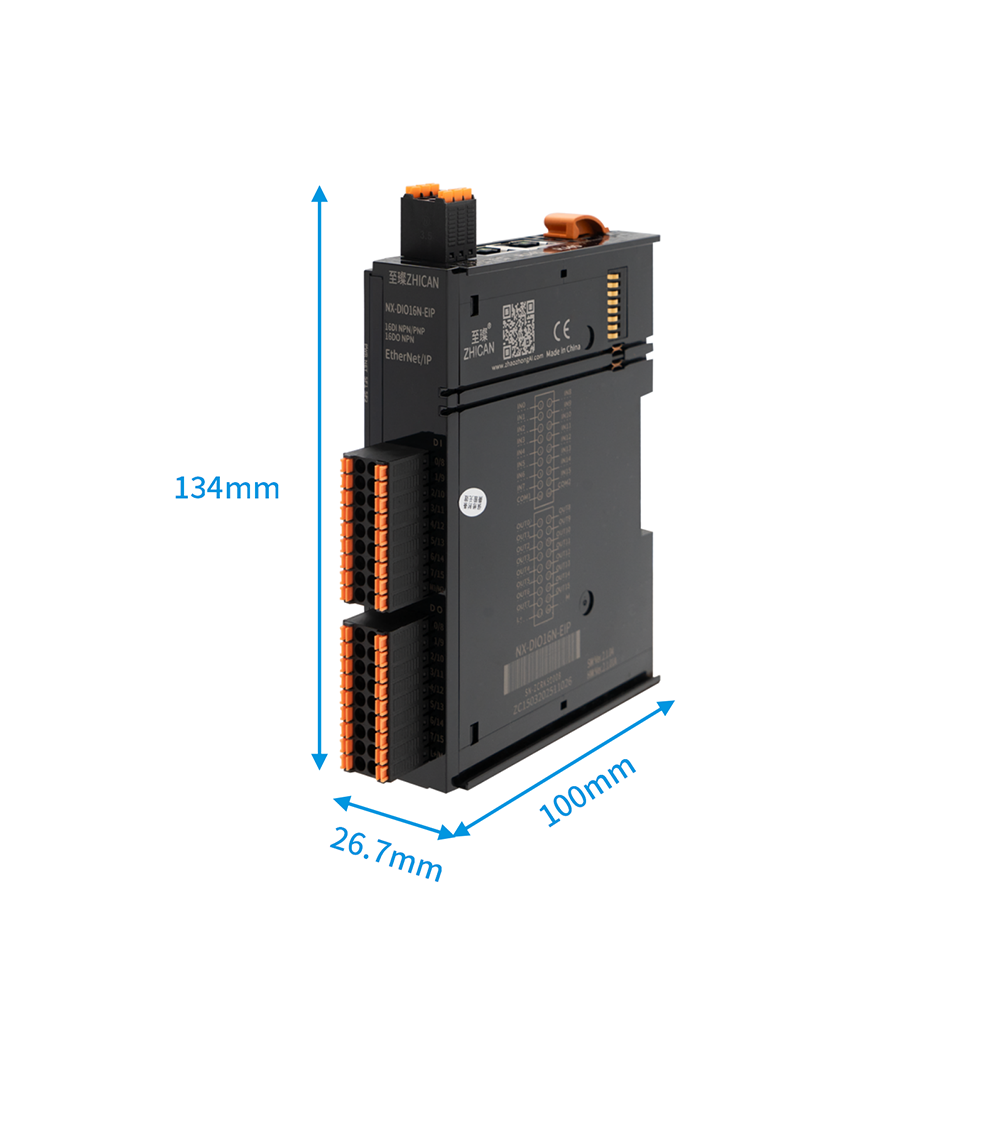

尺寸（长×宽×高mm）
26.7*100*134
