硬件1ms滤波
总线、通道隔离技术、可靠
输入支持双极性输入，光耦隔离

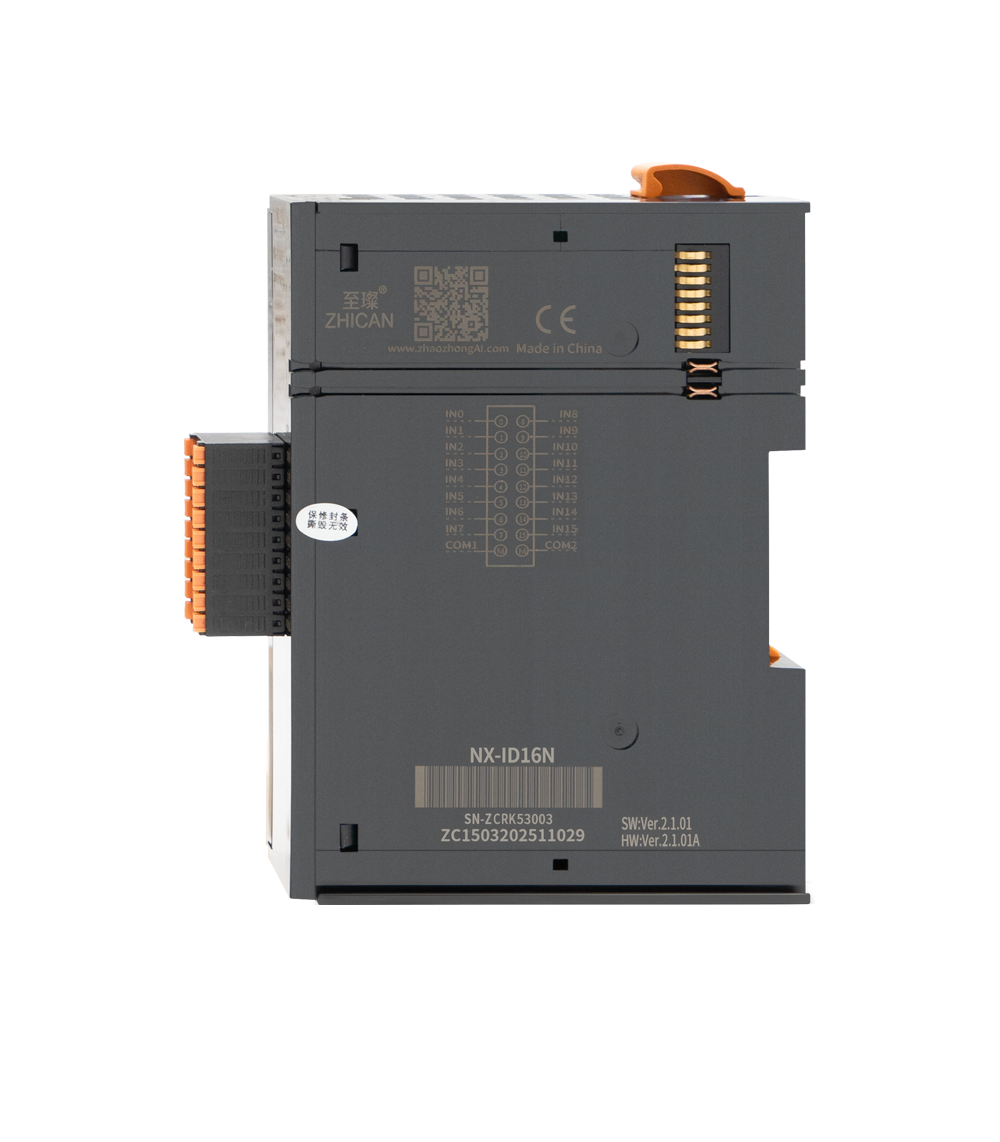

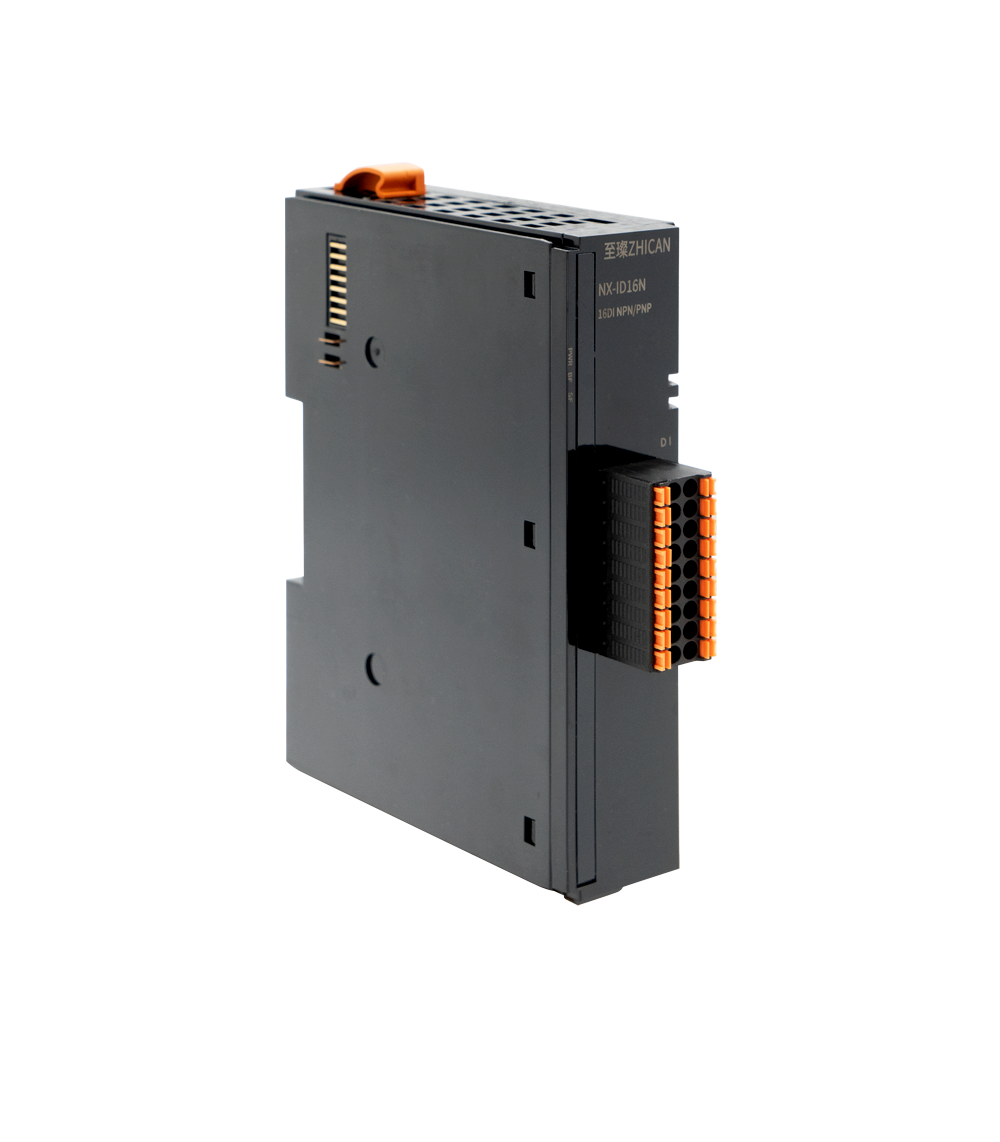

NX-ID16N
技术规格
工作电流损耗
50mA
电源保护
防反接保护，浪涌吸收
连接端口
背板总线扩展
供电方式
通过背板总线供电
信号端子类型
插拔式连接器，直插式PUSH-IN接线口
显示指示
电源、NET绿色指示灯，SF红色指示灯，IO信号绿色指示灯
输入点数
16
输入特性
源、漏型
电缆长度（非屏蔽）
最长300m
电缆长度（屏蔽）
最长500m
输入电压
额度值
24VDC（允许电压范围18VDC~28VDC）
“0”信号
最大5VDC，1mA
“1”信号
最小15VDC,2.5mA
输入延时
从0到1，最小
3~5ms（扩展4个模块典型值）
从1到0，最小
工作环境
工作环境温度
-20~60℃
工作环境湿度
5%~90%（无凝露）
海拔
2000 米以下（ 80kPa）
隔离
通道与总线之间
有
通道间
系统电源诊断和警告
支持

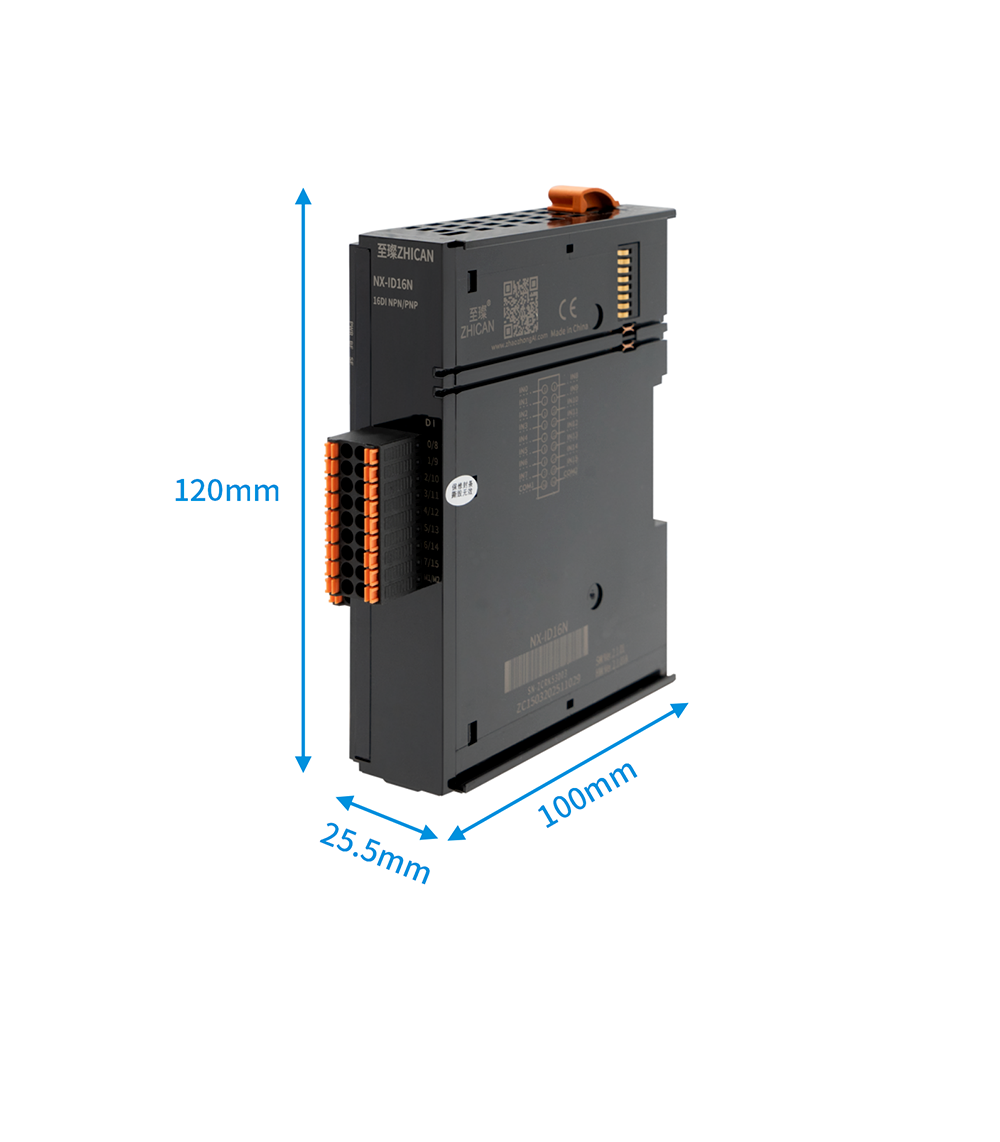

尺寸（长×宽×高mm）
25.5*100*120
