输入支持双极性输入，光电隔离
输出极性反接保护功能
输出过压、过流保护功能
总线、通道隔离
订货型号

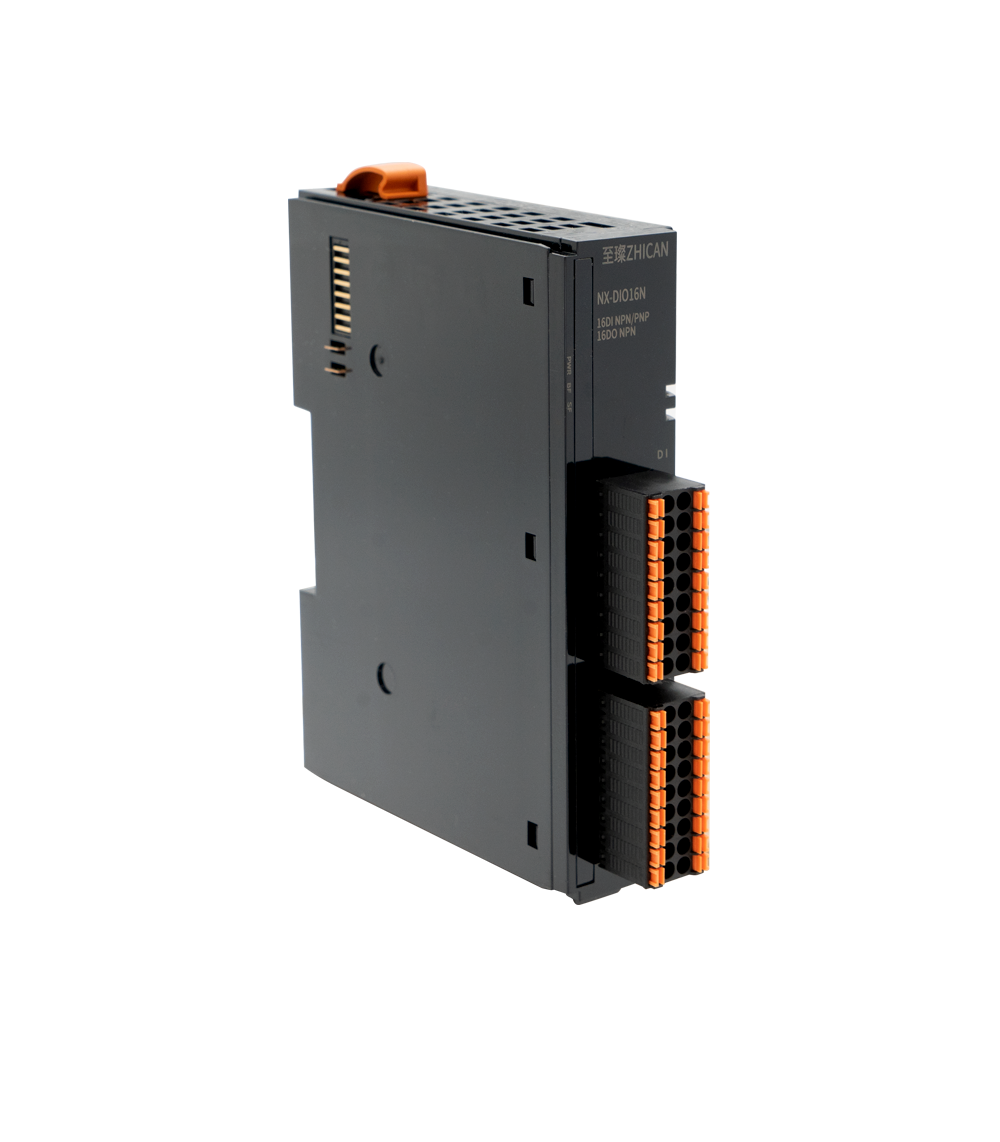

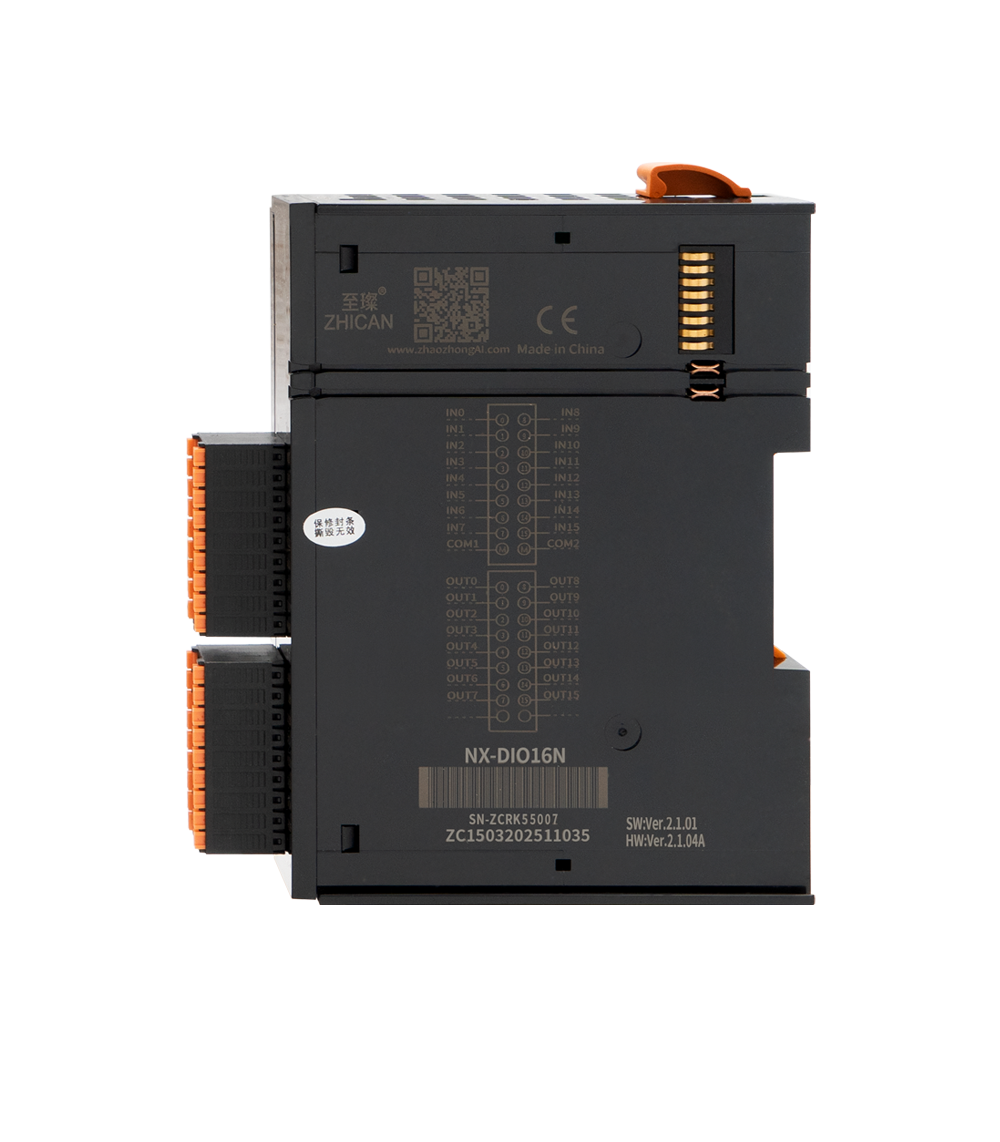

NX-DIO16N
技术规格
工作电流损耗
250mA
电源保护
防反接保护，浪涌吸收
连接端口
背板总线扩展
供电方式
通过背板总线供电
信号端子类型
插拔式连接器，直插式PUSH-IN接线口
显示指示
电源、NET绿色指示灯，SF红色指示灯，IO信号绿色指示灯
输入点数
16
输入特性
源型/漏型
电缆长度（非屏蔽）
输入点最长300m，输出点最长150m
电缆长度（屏蔽）
最长500m
允许静态电流
1mA
绝缘测试电压
500VDC
输入电压
额定值
24VDC（允许电压范围18VDC~28VDC）
“0”信号
最大5VDC，1mA
“1”信号
最小15VDC,2.5mA
输入延时
从0到1，最小
3~5ms（扩展4个模块典型值）
从1到0，最小
输出点数
输出特性
固态MOSFET，NPN型
输出过压保护
有、电子式
漏电流
<1mA
最大灯负载
5W
输出电流“1”
0.5A
过流保护阀值
1.5A，5ms
阻性负载，最大
300HZ
感性负载，最大
0.5HZ
灯负载，最大
10HZ
机械负载，最大
--
工作环境
工作环境温度
-20~60℃
工作环境湿度
5%~90%（无凝露）
海拔
2000米以下（80kPa）
防护等级
IP20
隔离
通道与总线之间
有
通道间
系统电源诊断和警告
支持

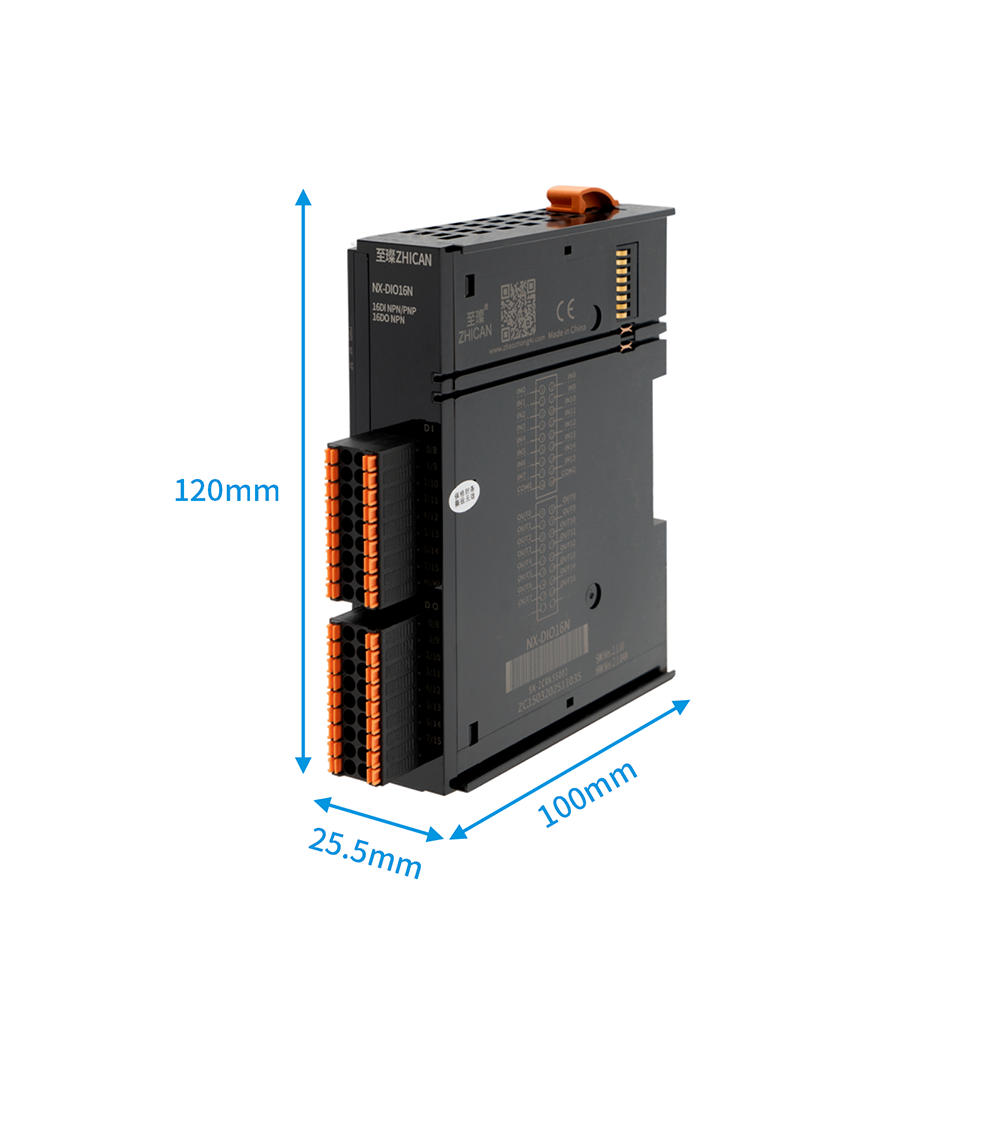

尺寸（长×宽×高mm）
25.5*100*120
