支持5V差分输入
2/4组高速计数器（A、B、C相）
通过XML文件可配置相关参数
系列
NX系列卡片式扩展IO模块
技术参数
订货型号

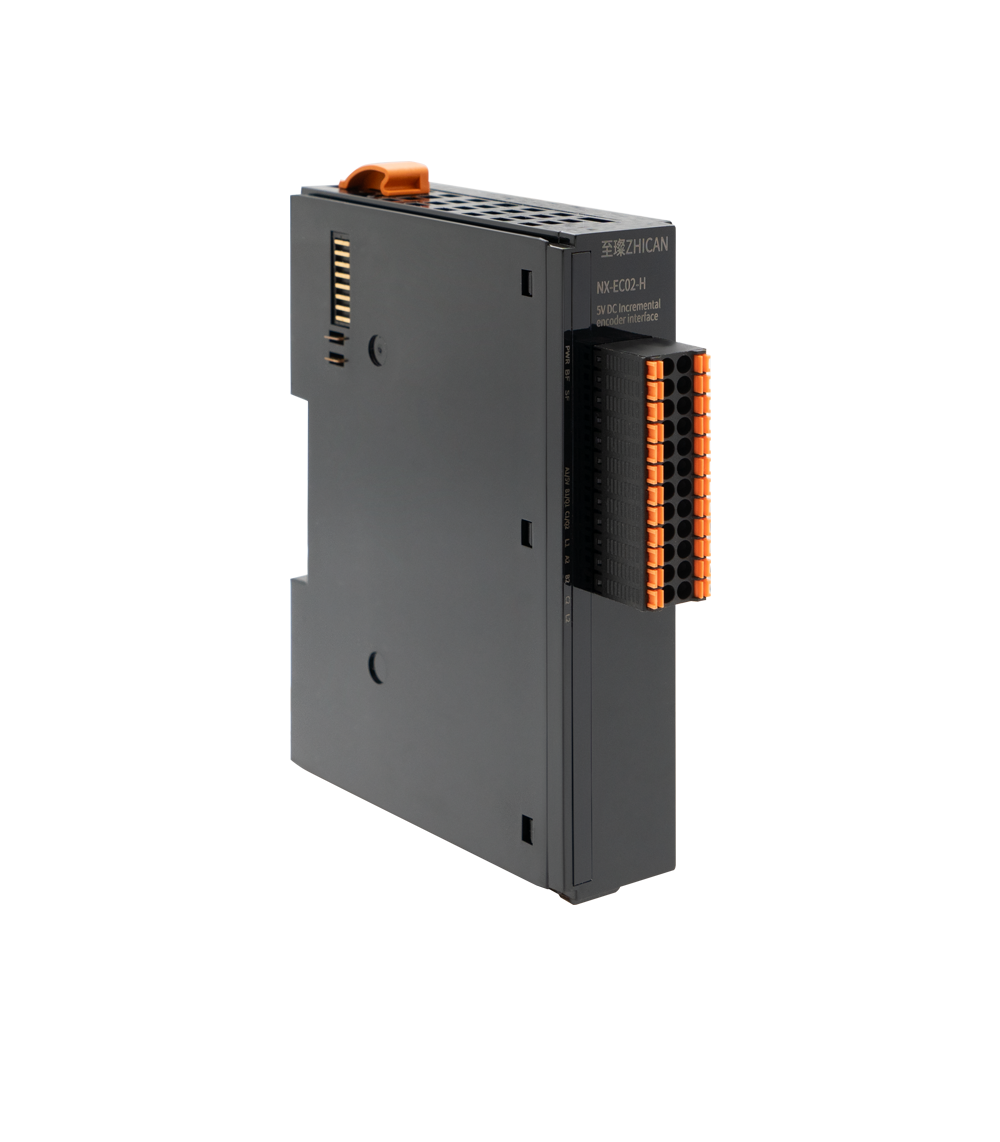

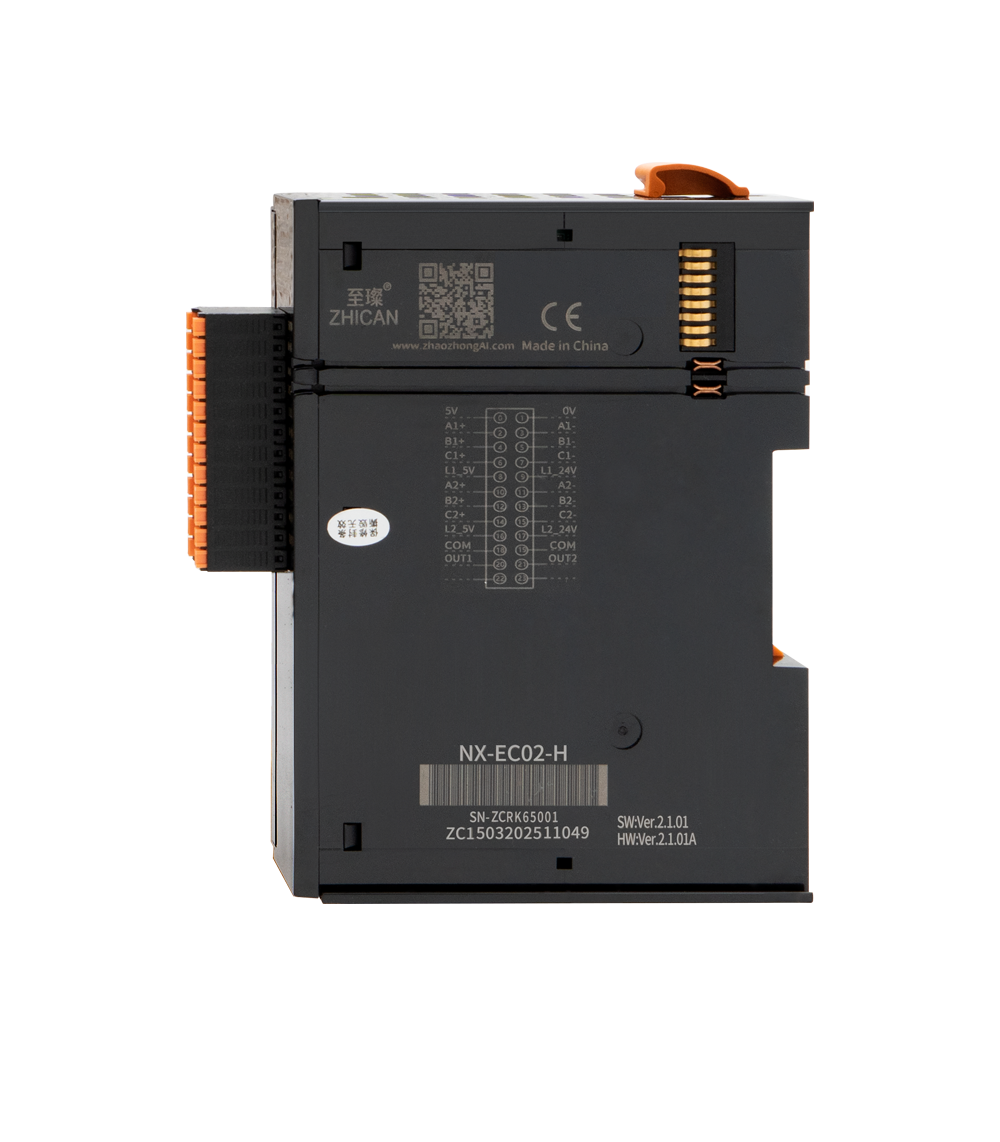

NX-EC02-H
高速计数通道
2通道（A、B、C）差分5V（最大4MHZ），额定电压5VDC、24VDC
总线5VDC消耗电流
90mA
电缆长度 (屏蔽双绞线)
最长100m
高速计数器输入特性
RS422差分输入
信号输入（数据）
\
其他输入特性
单端（额定24V最大200KHZ）、差分（5V最大4MHZ）
信号输出（脉冲）
数据传输速度
分布式时钟
支持
编码方式
增量式
编码器输入额定电压
高速计数模式
1、单端计数，对A相脉冲进行计数，B为方向，B为高电平则加计数，低电平减计数。
2、差分计数，A,B相脉冲正交，A超前B相位90°则加计数，否则减计数。
3、主站使能锁存功能，可设置为上升沿或下降沿锁存，在C相上升沿、LATCH输入端的上升沿或下升沿，锁存当前计数值。
隔离
通道与总线之间
有
显示指示
电源供电绿色LED显示
系统电源诊断和警告
工作环境
工作环境温度：-20~60℃,相对湿度：5%~90%（无凝露）

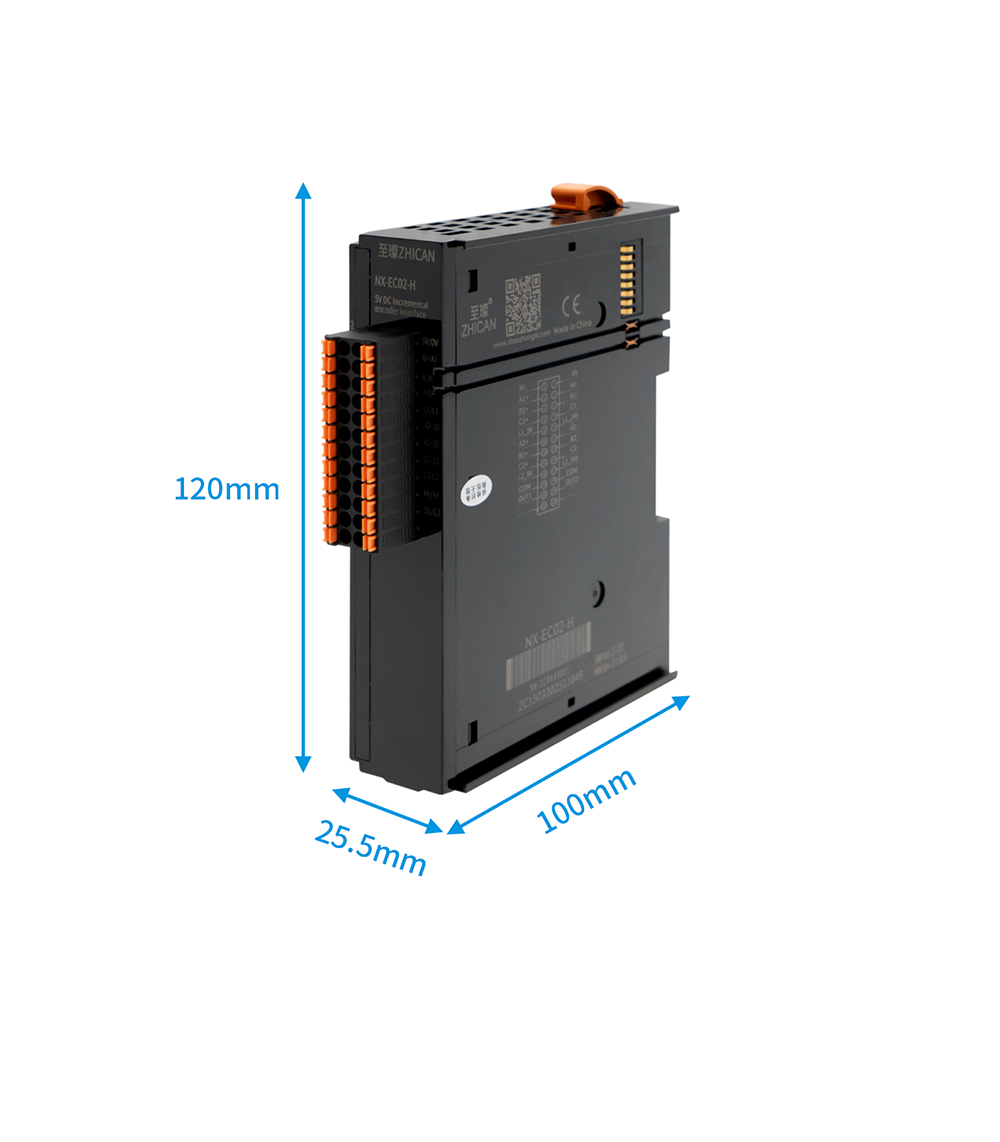

尺寸（长x宽x高mm）
25.5*100*120
